Hangar goldorak echelle SOC bandai (GX-04)

[Ben Workshop]

Hello
Tjrs en pause maquette, enfin quasi, je me suis mis à la guitare depuis 6 mois env.. et je reprends doucement la création 3D + impressions .

Avec la sortie du grand cornu et de sa soucoupe chez Hachette, j'ai eu envie de créer le hangar à l'echelle d'une figurine que j'ai déjà (mais qui ressort bientôt pour ceux qui n'en veulent )
Le soul of Chogokin GX-04 de bandai sorti en 2000.

image d'illustration, ce n'est pas le miens



Un must have pour les fans à l'époque, et, même s'il date maintenant, ce jouet reste genial.


Donc bon c'est bien mais ça manque de vie ce socle lol.. Bon ok j'avais aussi env 2 fois 7h de train à occuper

J'ai donc repris Fusion et m'aidant des images du DA et de mon exemplaire du GX, zou

Bon vous vous en doutez mais les proportions et détails changent entre les épisodes voir dans l'épisode .... j'ai donc du faire du Guesstimate à mort ...

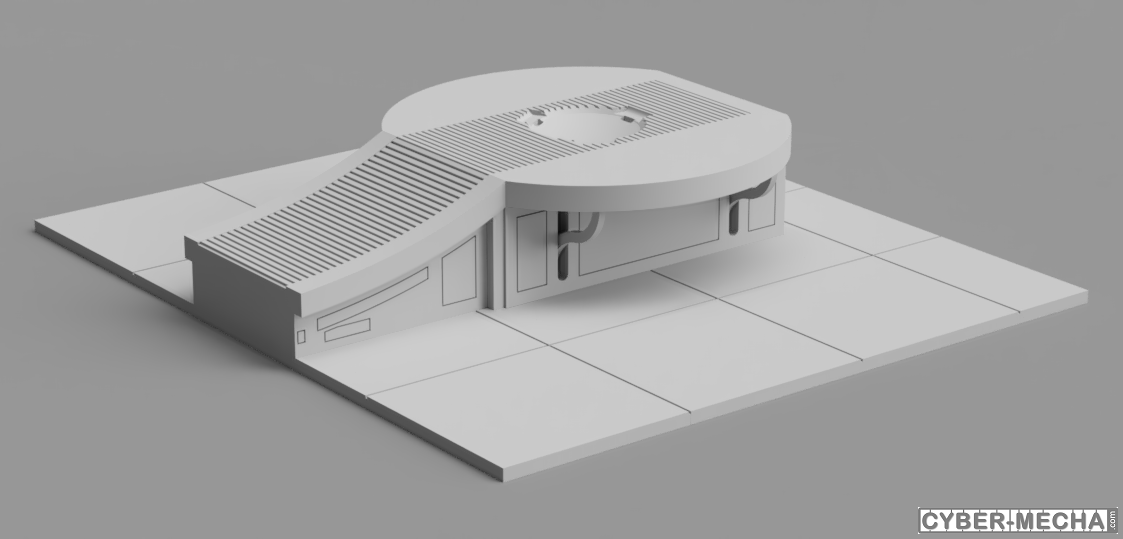

Voila mon premier jet



je sais ça manque de détails etc.. mais ça donnait un peu la taille et les volumes.
sauf que, j'avais mal mesuré la soucoupe et la porte n'est pas assez large lol

mais je ne l'ai su que plus tard, entre temps j'avais pas mal avancé



et oui j'ai commencé à penser à une mécanique pour que la porte soit motorisable

Donc j'ai tout repris évidement pour élargir la porte :p




Et après bcp de petits ajustements etc.. (je vous passe les 100 versions du modèle lol )

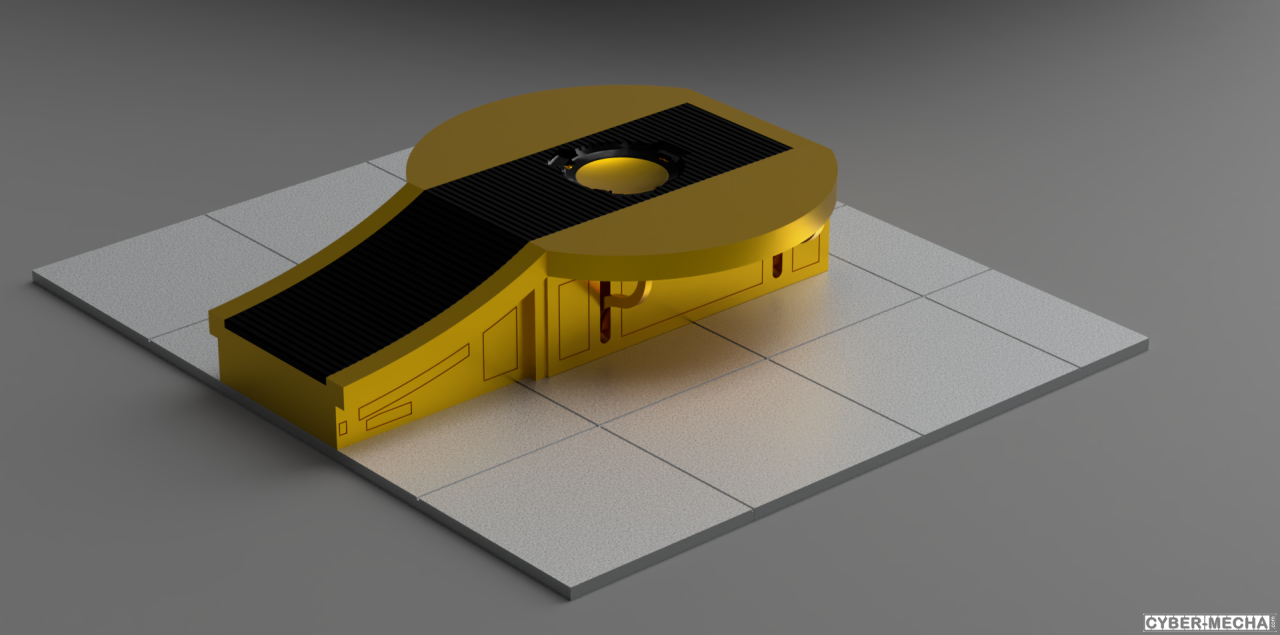

j'en suis arrivé là, les textures c'est pour le fun, le modèle est lisse

[Ben Workshop]

La suite

j'ai aussi bcp bossé sur la mécanique ..


En gros la porte se soulève, puis pivote .. deux mouvement consécutifs .. j'ai donc prévu deux vérins électriques avec un déclenchement par microswitch fin de course , et un double circuit sur inverseur pour l'ouverture et la fermeture.

il faut aussi qu'une partie des tubes en dessous reculent pour laisser pivoter la porte, j'ai lié ce mouvement avec le soulèvement de la porte via un système de bielles.




le gros du travail ensuite à été de tout découper et ajuster pour l'impression .. et rajouter des ergots etc.. pour faciliter l'assemblage.

la motorisation est une option.. j'ai aussi le bout de la base ronde ou carrée, ca change dans l'anime




voila ce que ça donne en réduisant les pièces identiques




86 pièces au total options comprises .; adapté aux plateaux de 200x200 et plus .

je commence les impressions test

[MehdiFactory]

Tout simplement bluffant ! Je suis vraiment épaté par ton travail. J'aimerais moi même me mettre à la modélisation 3D mais le temps me manque.

En tous cas, bravo !

[Ben Workshop]

Tout simplement bluffant ! Je suis vraiment épaté par ton travail. J'aimerais moi même me mettre à la modélisation 3D mais le temps me manque.

En tous cas, bravo !

merci

je me suis mis à la 3D pour m'aider dans mes maquettes, créer des support de led etc... et j'ai continué à essayer des trucs pour être plus à l'aise, je suis vraiment loin d'être à l'aise, j'ai énormément à apprendre, mais je m'éclate au moins

essaie avec des programmes simples, il y en a bcp maintenant, et gratuits en plus

[Marie Noëlle]

En tous cas, bravo !



Pareil, ton boulot est formidable et je te l'ai déjà dit, sinon j'ai aussi le Le soul of Chogokin GX-04 de bandai sorti en 2000 et il va été réédité bientôt: Produit en précommande, disponible courant Novembre / Décembre, 2026  :

https://www.tamashiinations.fr/fr/figurines-en-precommandes/3455-goldorak-figurine-gx-04s-ufo-robo-grendizer-king-of-the-universe-set-soul-of-chogokin-bandai-4573102739612.html?srsltid=AfmBOooYtpH03iCZBOnXHt_uYQSUfKYiDvdwezjc5ktdbcGaowpg-jdN

[Ben Workshop]

merci

Bon suite à l'impression test hier d'une partie des fichiers, j'ai fait quelques modifs et ai ajouté une base dédiée SOC en option

ca permet de poser le soc plus bas car sinon il st haut sur patte lol

photos à venir

[MehdiFactory]

Tout simplement bluffant ! Je suis vraiment épaté par ton travail. J'aimerais moi même me mettre à la modélisation 3D mais le temps me manque.

En tous cas, bravo !

merci

je me suis mis à la 3D pour m'aider dans mes maquettes, créer des support de led etc... et j'ai continué à essayer des trucs pour être plus à l'aise, je suis vraiment loin d'être à l'aise, j'ai énormément à apprendre, mais je m'éclate au moins

essaie avec des programmes simples, il y en a bcp maintenant, et gratuits en plus

Je me suis mi à Blender il y'a quelque temps. J'espère pouvoir m'y remettre bientôt. ;-)

Hâte de voir la suite.

[Kren]

Quel projet fantastique!
Tu as une estimation du temps déjà passé dessus?

[Ben Workshop]

Quel projet fantastique!
Tu as une estimation du temps déjà passé dessus?

Merci


heuu non lol, j'ai mis en gros deux semaines à le modéliser, et encore pas tous les jours dessus et en sachant que c'est la V3

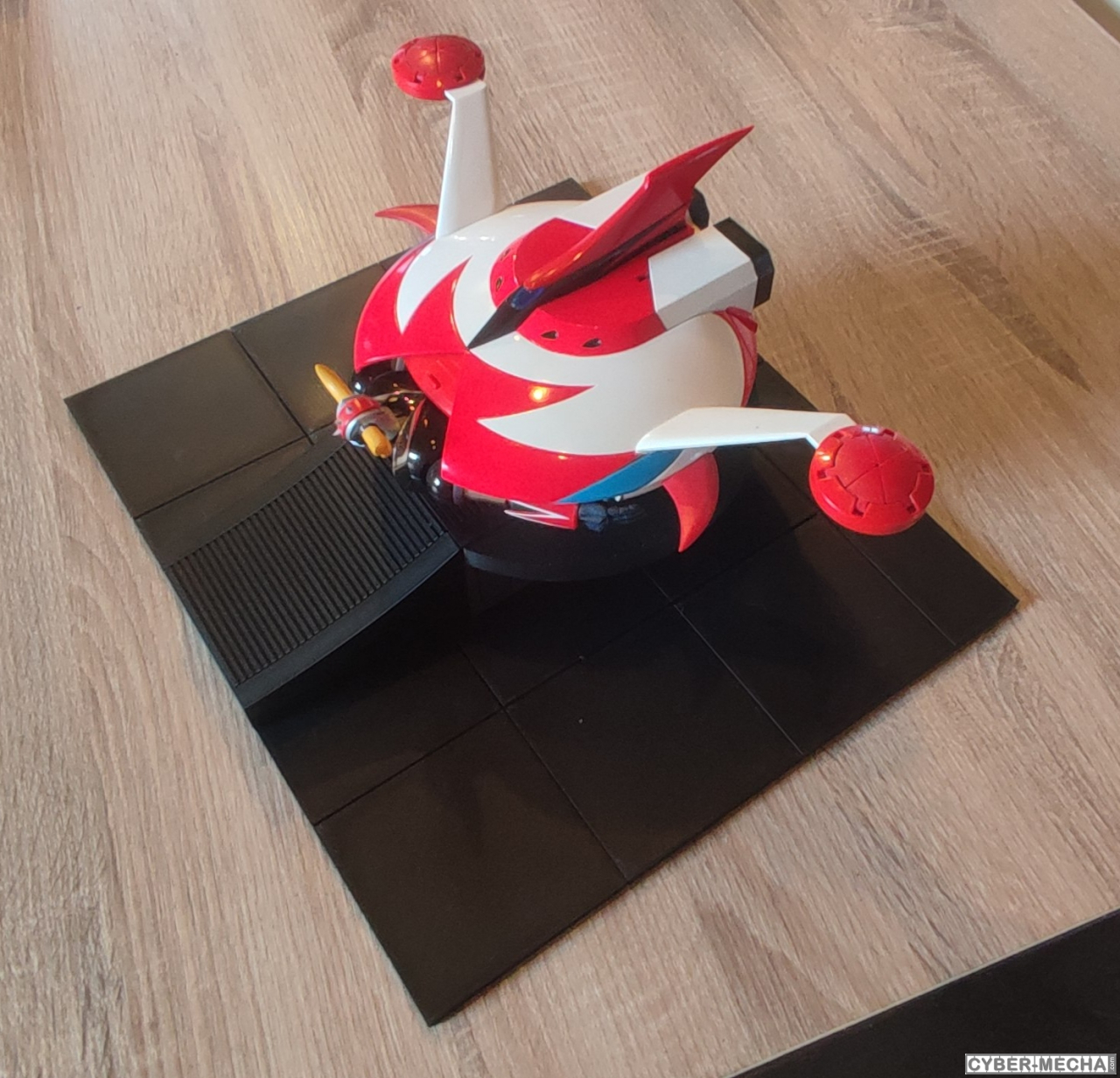

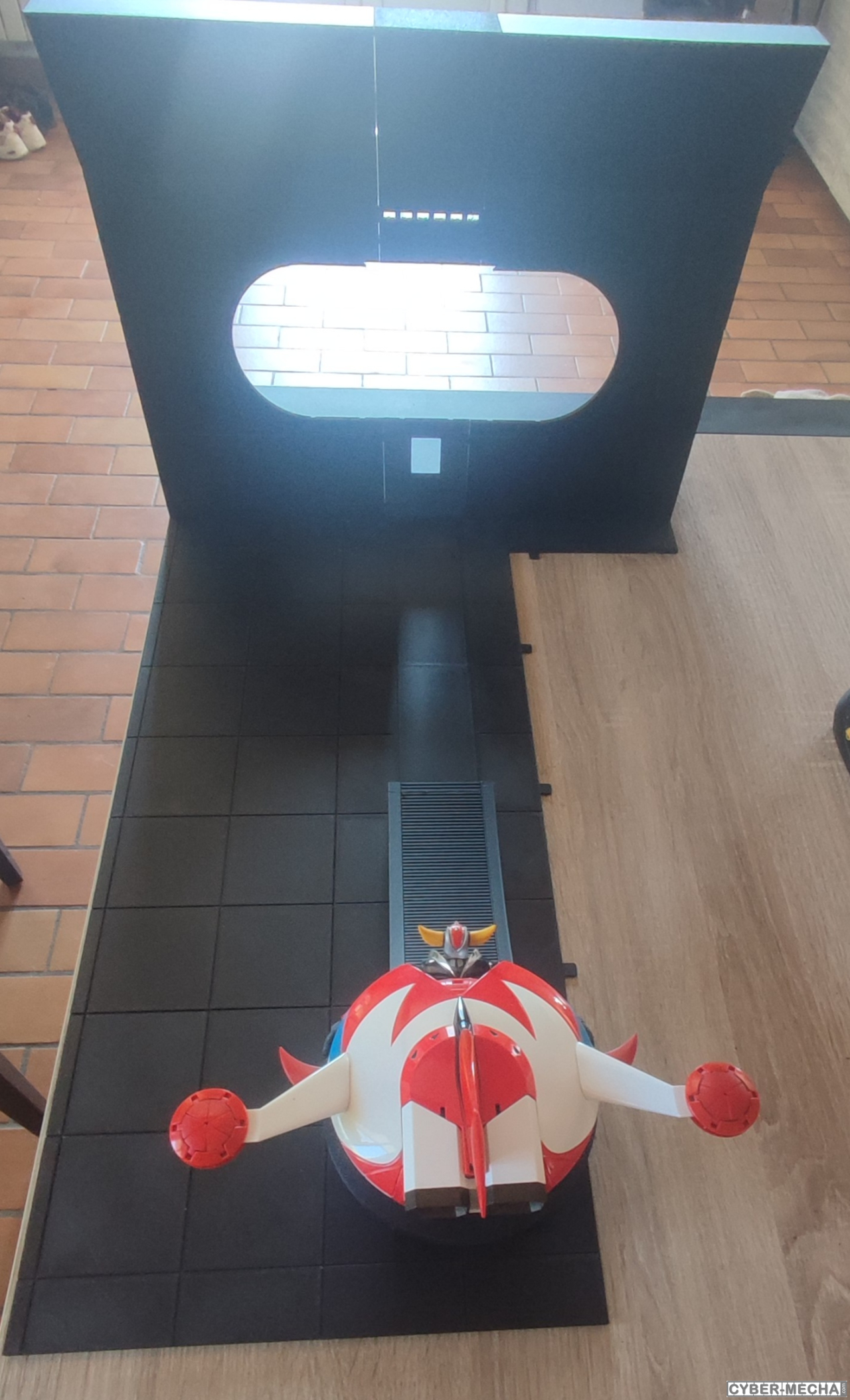

Voila des photos rapides de la version test en cours d'impression

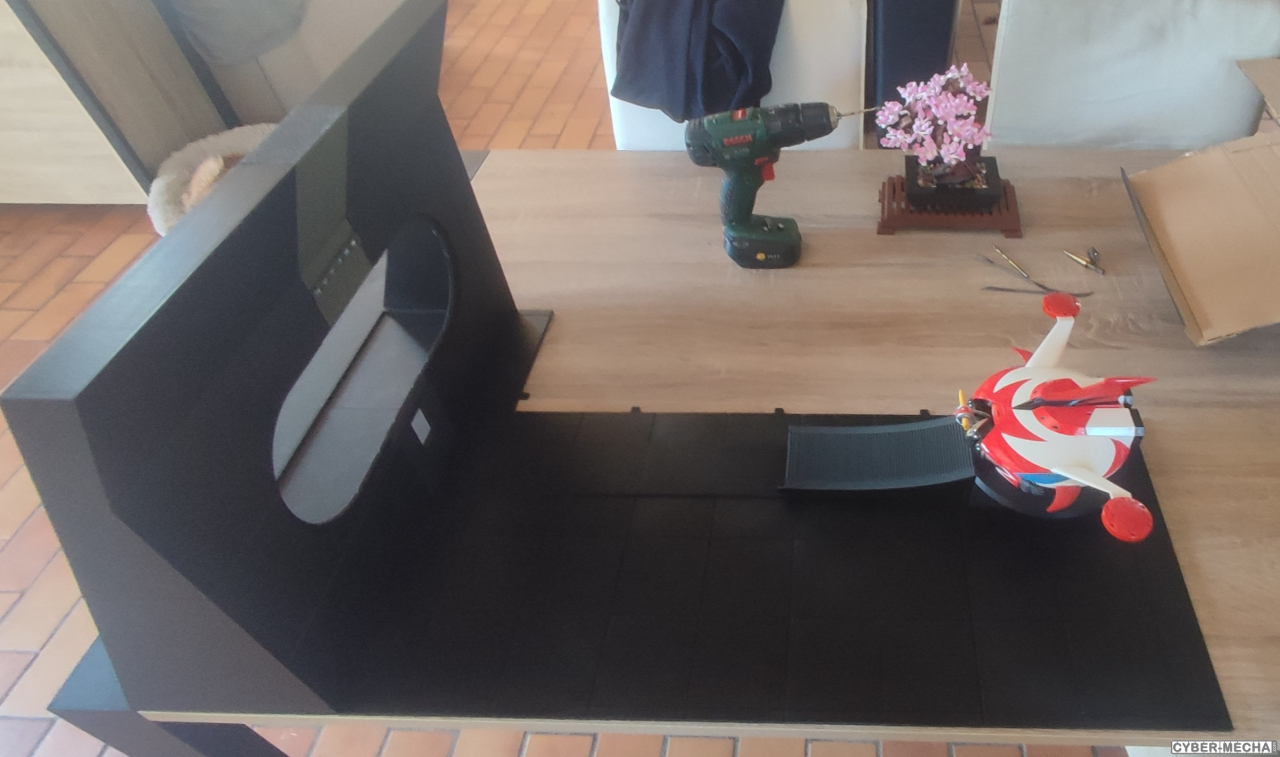

su la photo suivante on voit bien que le jouet est vraiment haut sur ses pattes .. je teste la nouvelle version ce soir ou demain

[Marie Noëlle]

sur la photo suivante on voit bien que le jouet est vraiment haut sur ses pattes .. je teste la nouvelle version ce soir ou demain

Les pieds d'atterrissage en tripode sous la soucoupe sont une pure invention de Bandai pour conférer de la stabilité au GX-04.

merci

Bon suite à l'impression test hier d'une partie des fichiers, j'ai fait quelques modifs et ai ajouté une base dédiée SOC en option

Ca permet de poser le soc plus bas car sinon il est haut sur patte lol

Fort bien, tu pourrais aussi rajouter un couvercle amovible pour combler cette trappe.

[Ben Workshop]

Et voilà les nouvelles pièces

J'ai divisé la base en deux ce qui permet de ne changer que la partie haute en fonction de l'option choisie, arrière rond ou carré, encoche SOC ou non..

A gauche la nouvelle pièces, a droite l'ancienne monobloc .




D'ailleurs l'encoche SOC marche super bien et ça apporte un vrai plus




Je continue a imprimer quelques pièces ..




Je vais me pencher sur la mécanique qu'il faut absolument que je teste

[Kren]

D'ailleurs l'encoche SOC marche super bien et ça apporte un vrai plus



[MehdiFactory]

ça rend super !

[Goose]

Top !!! et on retombe en enfance avec ce montage !



[Bouq]

Top !!! et on retombe en enfance avec ce montage !

[Denis simon]

Top !!! et on retombe en enfance avec ce montage !

pas mieux

[Ben Workshop]

merci à tous

j'ai fait pas mal de retouches suite à mes impressions test et j'ai aussi créé une version mini



j'ai ensuite séparé les parties noires des jaunes afin de aermettre a ceux qui veulent d'imprimer en couleur sans peindre .. je vais aussi faire ça sur la grande version

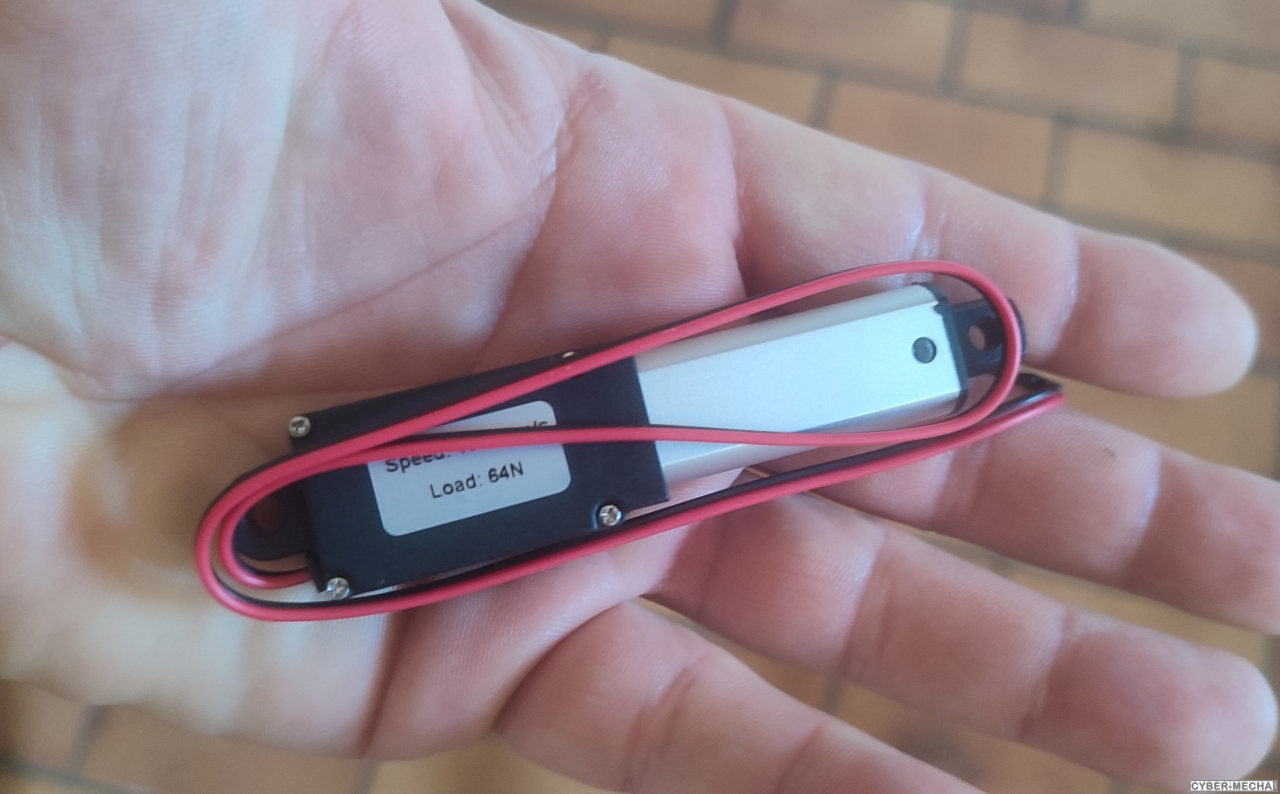

Sinon reception ce matin de petits vérins électriques.. on va rester tout ça !!




Et je continue les impressions tests

[Ben Workshop]

Et bien voilà, les vérins sont super .. mais je me suis planté sur la côte du plus grand et J'ai du refaire une partie de la mécanique lol .
Le support général est reparti a l'impression et j'ai du créer deux pièces de rapport pour le grand vérin

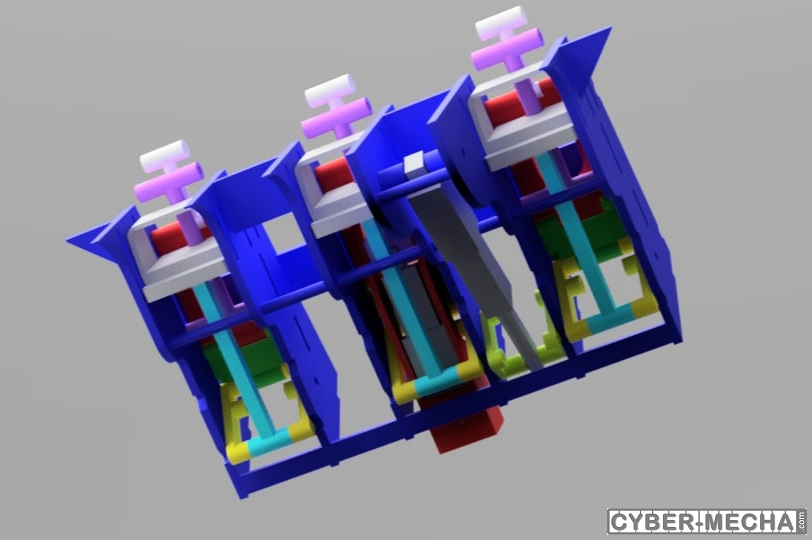

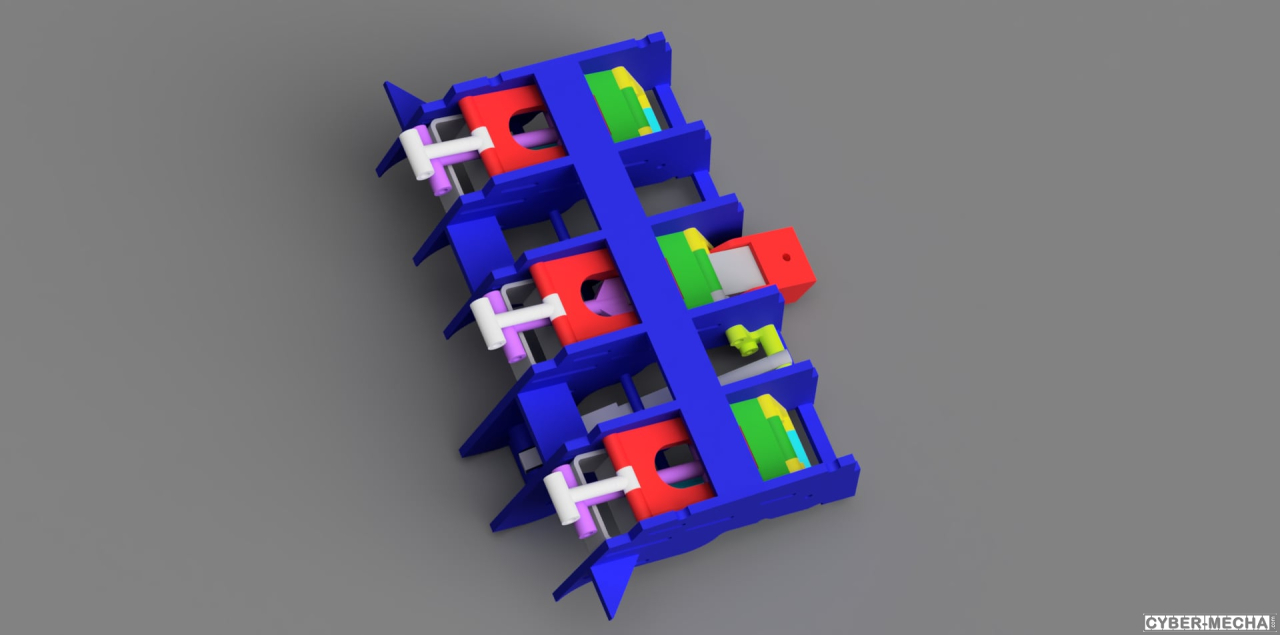

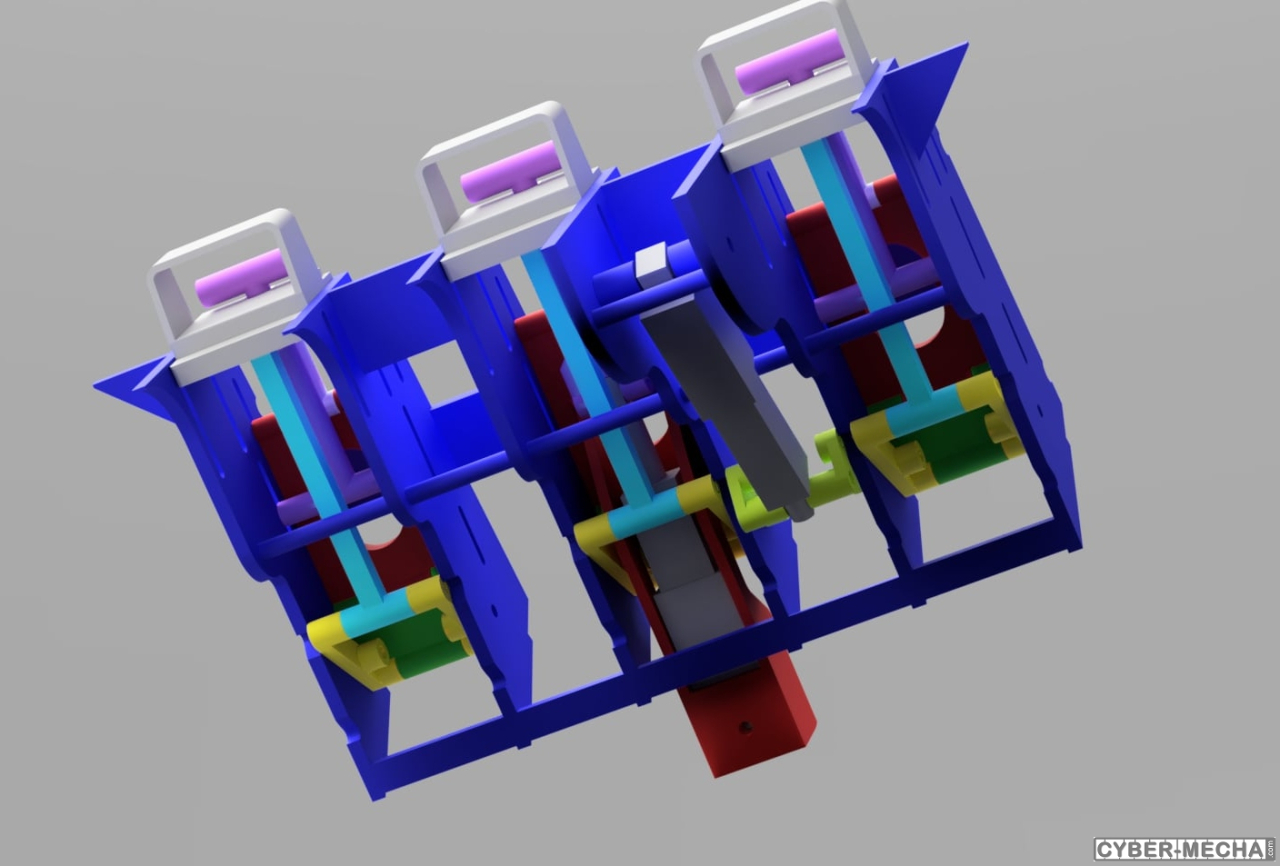

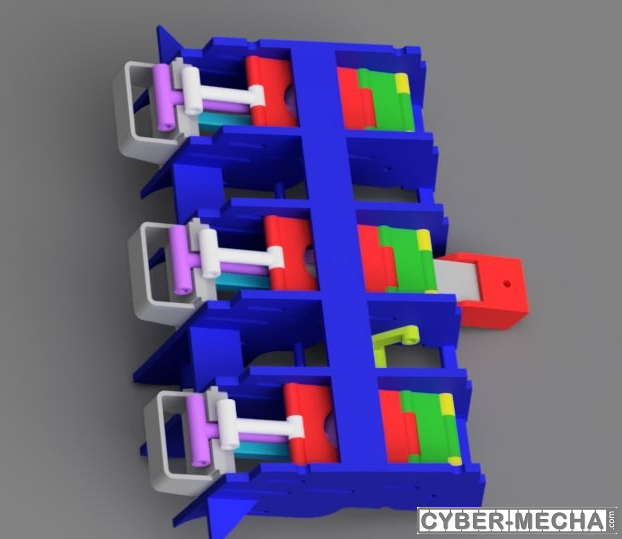

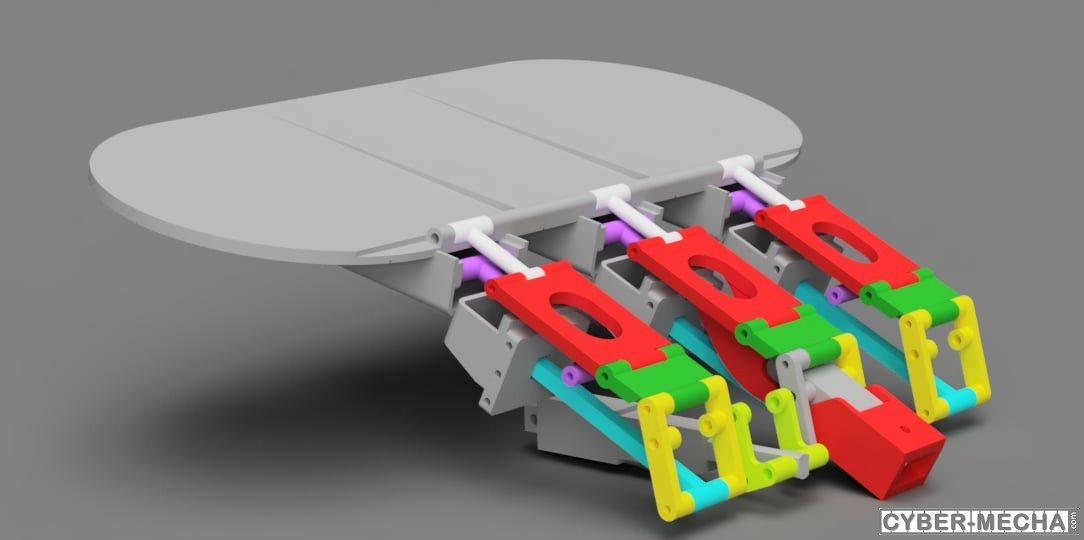

Voilà un aperçu du bazar lol.

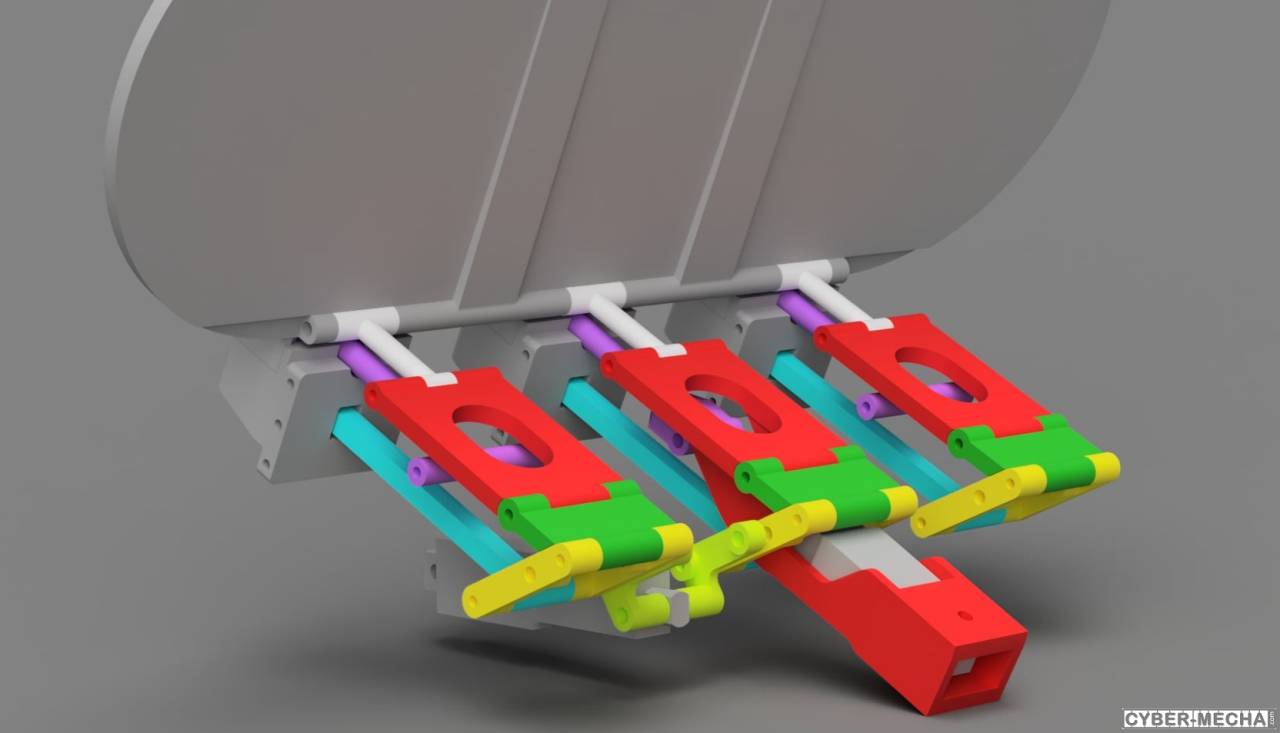

Avec des couleurs pour essayer de bien détailler

[Sebguill]



[Bouq]

Le point de pivot (rose) et le point d'attache (blanc) sur le volet, très bas, semblent très proches non ?
ça va demander beaucoup de force et une sacrée solidité des pièces, tu crois pas ?

dixit le gars qui n'a jamais tenté ça de sa vie !

En tous cas, ça fait plaisir de te voir à l'oeuvre Ben
