Bonjour,

Vu que je suis lancé sur les Shermans Girls und Panzer, je commence un Firefly.
La base: https://www.scalemates.com/kits/airfix-a02341-sherman-firefly-vc--1260489. Pour une fois, c'est un kit ressent (2020) donc ça devrait le faire, ou pas...

Dans la boite, il y a le choix entre un ensemble chenille/train de roulement prêtes à poser

ou des chenilles rigides à assembler et train de roulement à part.
L'ensemble chenille/train de roulement étant particulièrement moche, en plus de ne pas avoir les bons galets, je m'oriente sur les chenilles rigides à assembler et train de roulement à part.

Les galets sont moulés avec un coté des suspensions:

Soit je perce tous les 12 galets (72 trous même pas rond: la galère) soit je les supprime et les remplace.
Bien sûr, j'opte pour la deuxième solution en modélisant 1/24e de galet.
72 trous même pas rond comparé à 1/24e de galet + symétrie/copie et impression; ya pas photo.


La première impression à gauche a échoué (déformation des nervures centrales) parce-que j'avais modélisé des épaisseurs trop fines. À droite, la version rectifiée:


Assemblage:


Avec la chenille:


Plus qu'à faire l'autre coté.

À bientôt...

[MisterK]

Très intéressant début de montage avec un peu d'amélioration 3D maison
Effectivement refaire les galets c'était le bon choix

[flix78]

ahhhhhhhhh l'impression 3D c'est quand même autre chose. 72 trous identiques

[Kren]

Il me semble que ton Sherman Airfix est le même que celui de Revell au 1/76

Non, non. C'est un nouveau moule de 2020 mais il faut le savoir. Parce-que les grappes ont quand même un coté vintage genre foutage de gueule. OK, c'était à 11€ sur Oups mais quand même...

ahhhhhhhhh l'impression 3D c'est quand même autre chose. 72 trous identiques

À doubler parce-que j'aurai un autre Sherman à monter avec le même problème.

[Ratatarse]

Tu as eu des roues évidées et des pleines sur les shermans, mais les pleines n'étaient pas nervurées sur l'extérieur à ma connaissance.
Joli rattrapage, yapuka (bon, le 1/76, hein...)

[Kren]

Tu as eu des roues évidées et des pleines sur les shermans, mais les pleines n'étaient pas nervurées sur l'extérieur à ma connaissance.

Toutafait. La modélisation m'a aussi permis de corriger ce point.

bon, le 1/76, hein...

C'est bien du 1/72.

[Ratatarse]

j'avois mal lu, avec l'intervention de Marie Noëlle ça m'a perturbé

[Goose]

Intéressant ce montage !

En effet, les galets ainsi sont bien mieux !

Y' a pas à dire, c' est quand même très utile la 3D.

[Kren]

Bonjour,

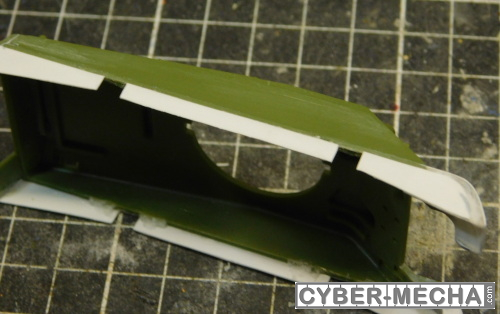

la suite avec les protections des chenilles. Vu que cette option ne figure pas dans la boite, CP:


On tâtonne (OK, c'est du boulot de cochon... ):


Remplissage des vides à la cyano et poudre, ponçage latéral et mise au même niveau des deux protections:


Un peu de putty pour boucher les trous restants:


Rabotage de l'arrière:


À bientôt...

[Marie Noëlle]

Bonjour,

la suite avec les protections des chenilles. Vu que cette option ne figure pas dans la boite, CP:
On tâtonne (OK, c'est du boulot de cochon... ):

Je fais des gabarits en carton préalables pour ce genre de choses mais peu importe, du moment que c'est réussi.

[Kren]

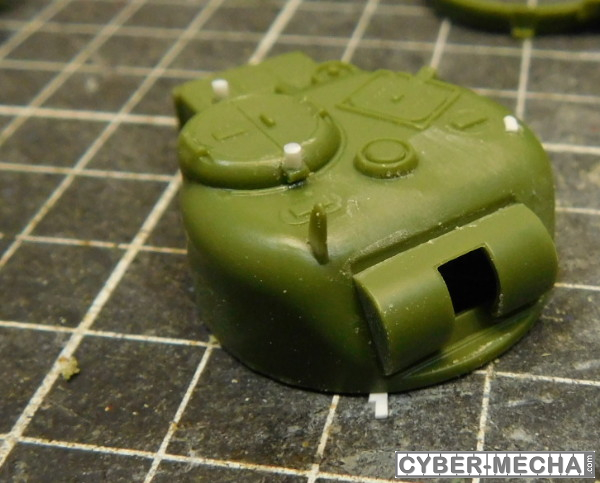

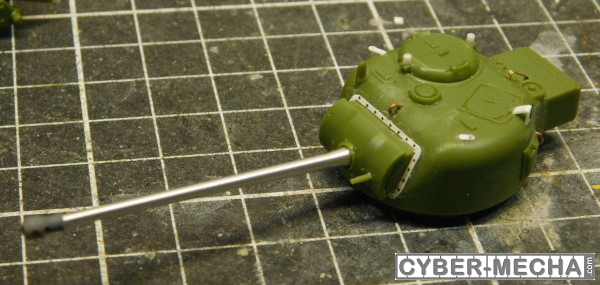

Aller, la suite avec la tourelle...
Le châssis est loin d'être terminé mais j'aurai besoin de modéliser quelques pièces et il faisait déjà assez chaud sans en rajouter avec le PC.

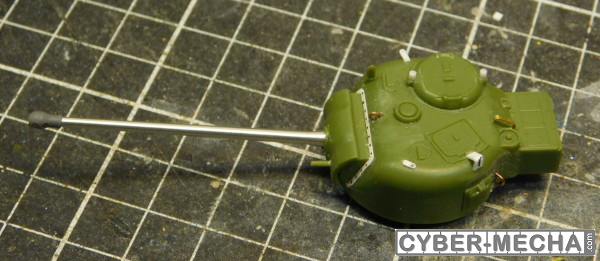

Le canon est de marque Master Model:


Poignées en fil de cuivre et PE. Le reste (en blanc) en CP. Les rivets sont des Archers.


À bientôt...

[Goose]



[Kren]

Bonjour,

je continue tant bien que mal le projet avec la chaleur:

Découpage des jupes et c'est là que je me rends compte que le châssis est trop long par rapport à celui de l'anime. Tant pis, ça ne se verra pas trop et ça demanderait beaucoup trop de travail pour le modifier:

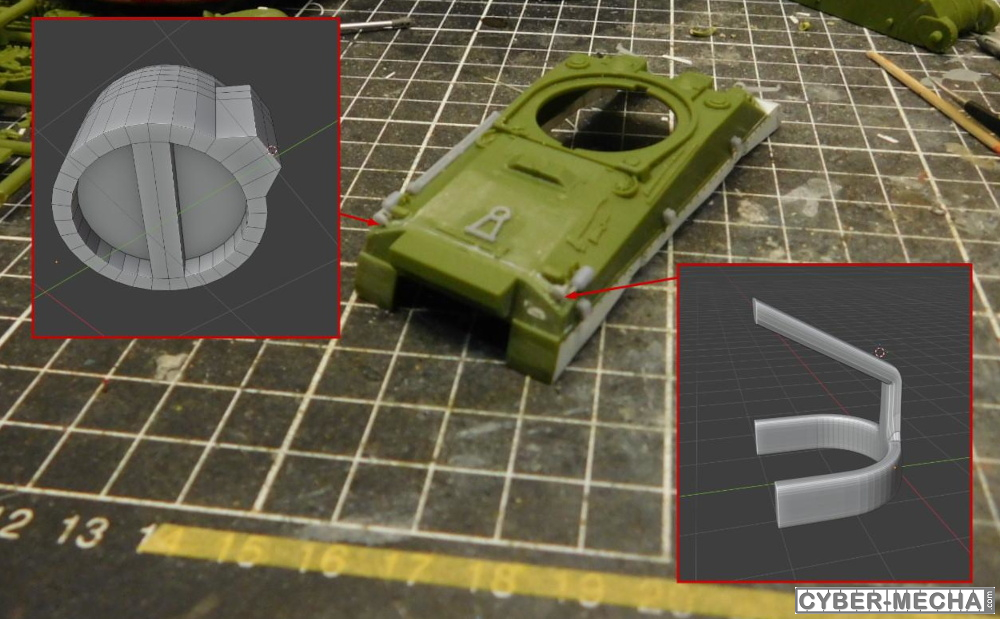

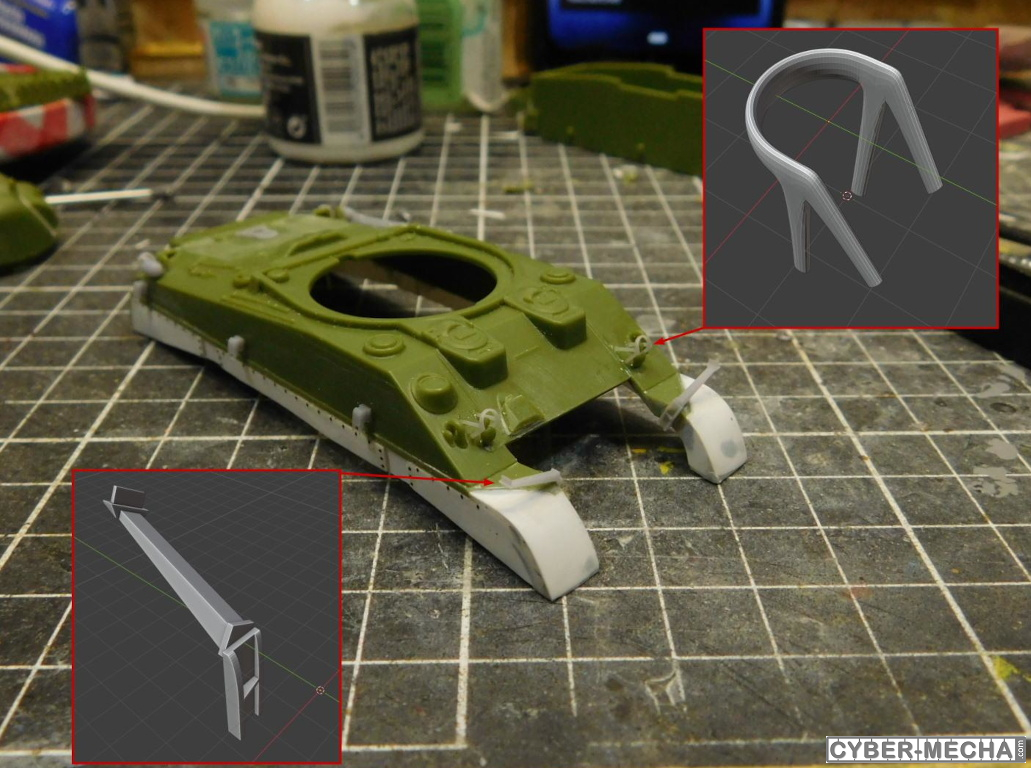

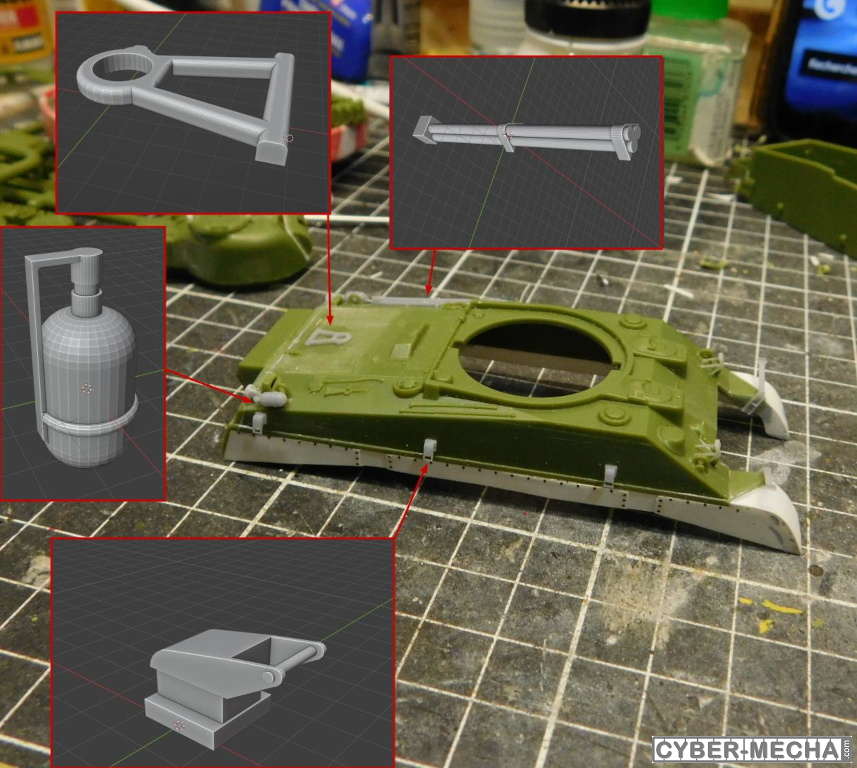

Pose des rivets sur les jupes et mise en place des éléments modélisés et imprimés en 3D. J'en ai repris certain du Sherman précédent:






Reste la peinture.
À bientôt...

[cosmic-nytro]

Encore du boulot d'orfèvrerie tout ça!!

[Marie Noëlle]

Encore du boulot d'orfèvrerie tout ça!!



Au 1/72 c'est minuscule, méga fragile...

[MisterK]

je continue tant bien que mal le projet avec la chaleur:

Pose des rivets, modélisation, impressions 3D, ... tu en as de l'énergie
Moi c'est tout le contraire, avec cette chaleur zéro énergie pour maquetter

En tout ça bel avancement, les modifs apportées en valent le coup

[flix78]

sacré modif sur ce sherman

[Denis simon]


beaucoup de travail de rajout pas évidant
mais pourquoi avoir pris une échelle au 1/72 ?
les modifications et les tailles plus fin sont facile et visible sur du 1/35

[Kren]

à vous.

Pose des rivets, modélisation, impressions 3D, ... tu en as de l'énergie
Moi c'est tout le contraire, avec cette chaleur zéro énergie pour maquetter

J'ai commencé la modélisation il y a déjà un petit moment et il ne me restait plus qu'à finaliser certains points mais j'ai pas mal pris mon temps avec la chaleur.

mais pourquoi avoir pris une échelle au 1/72 ?
les modifications et les tailles plus fin sont facile et visible sur du 1/35

- Parce-que j'ai commencé les maquettes il y a plus de 40 ans avec du 1/72 et j'y suis resté.
- Parce-que l'impression 3D permet des trucs dingues qui étaient impossibles avant à cette échelle.
- Parce-que l'impression au 1/72 permet de cacher les approximations faites lors de la modélisation 3D.
- Parce-que la place devient très cher dans les vitrines.
Et surtout, et le plus important, parce-que j'aime cette échelle.

[Goose]

Découpage des jupes et c'est là que je me rends compte que le châssis est trop long par rapport à celui de l'anime. Tant pis, ça ne se verra pas trop et ça demanderait beaucoup trop de travail pour le modifier:

Faudrait vraiment être tatillon pour s' en rendre compte !

ça avance bien tout ça ! Bravo !
