Comme à mon habitude je démarre un nouveau projet (alors qu'il y en a déjà pas mal en cours). Mais j'ai bon espoir pour celui-ci (sachant que c'est un projet au long cours sur 2 ans je pense).

Donc je suis fan des romans qui ont été adapté à la télévision en série (que je n'ai pas encore vu) dont est issu ce vaisseau. Je suis tombé sur les fichiers permettant de réaliser le papercraft. Ce modèle est bien conçu avec une structure interne en carton. Les réalisations de Laurent Perini ont fini de faire mûrir mon idée de le réaliser en scratch. Je m'inspirerais de sa technique ossature carton et plaquage de carte plastique.

Mais pour que le projet soit plus intéressant je vais le réaliser à une échelle différente. Les fichiers sont pour du 1/95 environs (aux vues des infos de dimensions que j'ai pu trouver), je me lance pour du 1/72 afin de le mettre en parallèle avec le Faucon Millenium de Revell qui est proche de cette échelle.

Donc dans un premier temps voici mon montage test qui mesure 48 cm afin de mesurer les difficultés, bientôt en comparaison je mettrai le squelette de son grand frère qui devrait atteindre les 63 cm.



Bien sûr les surfaces manquent de détails et je pense que la collecte de références me prendra du temps mais je compte vivement sur l'ami ZWUL pour remédier à cet état de fait  ;) .

Pas de problème et content de rendre service.
Dés que j'ai des captures intéressantes, je les mettrais dans un dossiers consultables via le lien dans mon profil.
Je te dirais à chaque nouvelle édition.
Déjà la version papier est intéressante.
J'ai hâte de voir le début de ton projet qui est plus que prometteur.

 :aplausos: :aplausos: :aplausos:


J'attend avec impatience la suite !

Merci à vous! Mais comme dit plus haut il faudra s'armer de patience....  :mdr:

beau travail, bravo  :aplausos:

 :mechattitude: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos:

Excellent projet encore une fois.

il s'appelle vraiment Rocinante le vaisseau de la série ?
c'est un nom de la jument malingre et bourrée de défauts de Don Quichotte ça ! C'est surprenant comme "reprise".

Citation de: Bouq' le 01 Juillet 2018 à 12:24:37
Excellent projet encore une fois.

il s'appelle vraiment Rocinante le vaisseau de la série ?
c'est un nom de la jument malingre et bourrée de défauts de Don Quichotte ça ! C'est surprenant comme "reprise".

Eh oui !
C'est même pour cela qu'ils choisissent ce nom dans la série !

Très intéressant comme projet, je vais suivre tout ça avec attention  :)
L'utilisation d'un papercarft comme base de départ est très pertinente.
J'attends avec impatience la suite des opérations  ;)

Et bien voici de quoi vous faire patienter (un petit peu).

(https://www.cyber-mecha.com/MGalleryItem.php?id=7862)

Voici le squelette de la structure à coté du test. Je vais devoir rajouter quelques morceaux de carton à l'équerre pour redresser quelques couples de la partie avant.

La suite des opérations devrait être un habillage de carton (style boite de céréales) avant de recevoir un plaquage de carte plastique. Pour l'instant je me demande encore si je vais mettre de la 0,5 ou de la 1 mm.

 :aplausos: :aplausos:
Ca promet grave!!!!!!!!!!!!!

Disons qu'à ce stade, étrangement; ça s'annonce toujours bien  :mdr:

Citation de: ZWUL le 02 Juillet 2018 à 14:38:27
:aplausos: :aplausos:
Ca promet grave!!!!!!!!!!!!!

:+1: :prosterne: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos:

Je me suis mater les deux saisons  virement la suite ça ce regarde bien
Tu t'es  lancée dans un sacré projet dit donc je vais suivre ça  du coin de l'oeil
Le début me plais bien  :number1:

je suis aussi fan de ces romans, et des extraits de la série sur you tube
c'est un très beau projet
:aplausos: :aplausos:

Bon j'attend la suite de ton montage......au même titre que la suite de la série car je viens de faire les 3 saisons en une dizaine de jours !
TOP

Ce projet continue aussi, à une allure d'escargot certes; mais des fois il faut savoir prendre le temps de la réflexion...Donc voici le Rocinante qui commence à recevoir sa première peau.

La suite sera de lui appliquer un plaquage de carte plastique. Je pense travailler avec de la 0,5 mm.

C'est juste pour la forme le carton sur la pièce de droite ? Ca a l'air d'être assez fin comparé à la structure à gauche.
Du coup tu va refaire les mesures pour installer la CP 0,5 ou tu vas appliquer à même le carton en suivant la forme ?

C'est énorme ! :aplausos:

Citation de: leup le 30 Novembre 2018 à 10:10:46
C'est énorme ! :aplausos:

pas mieux

Citation de: Marc le 30 Novembre 2018 à 08:51:12
C'est juste pour la forme le carton sur la pièce de droite ? Ca a l'air d'être assez fin comparé à la structure à gauche.

Oui les formes sont justes, il y a une fausse impression lié à la photo.

Citation de: Marc le 30 Novembre 2018 à 08:51:12Du coup tu va refaire les mesures pour installer la CP 0,5 ou tu vas appliquer à même le carton en suivant la forme ?

Je vais redécouper chaque morceaux car il va falloir adapter, le développé n'étant pas tout à fait le même du fait de la surépaisseur du carton.

Citation de: leup le 30 Novembre 2018 à 10:10:46
C'est énorme !

:+1: hate de voir la suite... j'aimerai déjà voir le finish  ;)

Citation de: Cerbere15 le 29 Juin 2018 à 12:47:49Les réalisations de Laurent Perini ont fini de faire mûrir mon idée de le réaliser en scratch. Je m'inspirerais de sa technique ossature carton et plaquage de carte plastique.

J'ai toujours du mal à concevoir que ça tienne dans le temps cette technique.
Pourtant, ça en a tout l'air !
Jipi aime aussi particulièrement cette technique d'ailleurs !

ça doit être une question d'épaisseur de carton et de colle bien choisie !! :gne:

Citation de: Bouq' le 30 Novembre 2018 à 19:45:18
J'ai toujours du mal à concevoir que ça tienne dans le temps cette technique.
Pourtant, ça en a tout l'air !
Jipi aime aussi particulièrement cette technique d'ailleurs !

ça doit être une question d'épaisseur de carton et de colle bien choisie !! :gne:

Pourquoi cela ne tiendrait pas dans le temps?Le seul truc c'est de bien réussir le mixe carton/plastique. Je détaillerai prochainement comment je procède, je tatonne encore un peu.

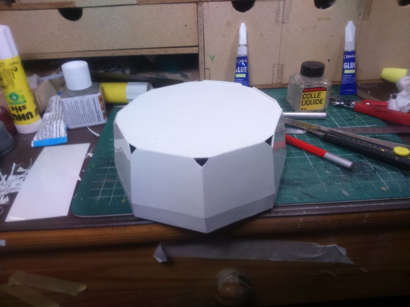

Voilà la partie moteur qui a reçu un premier plaquage de 0,5mm. Pour ce qui est de la technique de collage, lorsque je dois coller sur la tranche du carton je passe au préalable un peu de cyano pour "fermer" le matériau ensuite une fois sec je remet de la cyano avant de coller ma piéce en plastique.
En plaquage pur comme je colle sur la partie imprimée pas de soucis d'adhérence, et pour les zones ou il y contact direct plastique/plastique un coup de colle à maquette fluide.
Je pense que cela devrait tenir.

Petit mise à jour de ce projet; l'habillage initial en carton est fini. La section cargo (juste devant la section moteur couverte de carte plastique) à reçu son enveloppe.Je vais donc continuer désormais avec de la carte plastique.
(https://www.cyber-mecha.com/MGalleryItem.php?id=9421)

gros morceaux!!!! ça donne une idée... mais faut de l'imagination, là j'imagine un cargo qui fait de la réclame dans " blade runner "  ;)

 :aplausos:
Le carton ouvre des perspectives intéressantes.
Tu vas tout recouvrir? Les angles vont pas trop être galères?

Citation de: ZWUL le 19 Décembre 2018 à 17:46:43
Tu vas tout recouvrir? Les angles vont pas trop être galères?

Oui tout va être recouvert. Jusqu'à présent je n'ai pas rencontré de difficultés avec les angles. Peut-être par la suite.

Si c'est le cas je vous ferais profiter des mes diverses expériences.

Bon me revoilà sur le projet du Rocinante, ayant dû renoncer à la peinture de mon dirigeable suite à un incident mécanique sur mon aérographe.
Après quelques heures passées à coller du profilé triangulaire pour détailler la surface de la section arrière, j'ai pu commencer à créer un peu de détail à la base de la tuyère.
(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/IMG_20200301_171913.jpg)

(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/IMG_20200301_191803.jpg)
Encore pas mal de choses à rajouter, mais ça suit son petit bonhomme de chemin.

Mais quel travail méticuleux! c'est bien cool, bien conçu...
En tout cas chouette projet, super vaisseau et j'adore cette série.

ah ben c'est malin ça !
en revoyant ta technique du carton, un vieux projet de scratch d'un engin aux formes à la con vient de resurgir du tréfonds de mon ciboulot....

merci Cerbère !!! ;)

allez, fais claquer la suite !!

 :aplausos: Bravo Cerbère !... Du beau travail et un bon choix dans les formes.
Je vais suivre ça de près !  :tchin: :number1:

Un travail de fourmis.  :aplausos:
Je ne pense pas que j'aurai assez de patience pour faire de même.
Serge

Belle avancée,  :aplausos:

:aplausos:

THE EXPANSE?  :jesors:

Citation de: freed le 03 Mars 2020 à 06:59:13
THE EXPANSE?  :jesors:

:haha:

une rechute ?

Merci à tous! La suite prochainement...

Citation de: Bouq' le 03 Mars 2020 à 08:49:39

Citation de: freed le 03 Mars 2020 à 06:59:13
THE EXPANSE?  :jesors:

:haha:

une rechute ?

1 qui suit Bravo Taulier (désolé pour la "pourriture" du post)  :evil: :evil:

Citation de: freed le 03 Mars 2020 à 10:48:01

Citation de: Bouq' le 03 Mars 2020 à 08:49:39

Citation de: freed le 03 Mars 2020 à 06:59:13
THE EXPANSE?  :jesors:

:haha:

une rechute ?

1 qui suit Bravo Taulier (désolé pour la "pourriture" du post)  :evil: :evil:

Un truc m'échappe....  :-\

Citation de: Cerbere15 le 03 Mars 2020 à 17:36:17Un truc m'échappe....  :-\

Freed a eu une période de délire (une parmi tant d'autres) où il répondait "The Expanse" à tout type de question ! 9 fois sur 10 à côté de la plaque !!

Petite poursuite de ce bestiau. En fait en m'occupant les mains sur ce projet je réfléchi au concours de 2020.
(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/220.jpg)

(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/230.jpg)

Donc j'ai commencé le plaquage de carte plastique sur la partie avant. Toute suite ça donne un coté un peu plus fini... J'espère terminer cette phase ce soir, et ensuite démarrer mon projet pour le concours...

Sacré morceau ! Ca prend en effet forme avec la CP.

Salut !
Quand je vois comment je me prend la tête avec un pauvre escalier (je déteste les maths) j'imagine même pas ce que tu endures pour les mesures, l'échelle etc....

:aplausos: :aplausos:

Je n'ai pas tant de mérite que ça Freed, je part de plan pour la réalisation d'un modèle en papier.

Citation de: Cerbere15 le 30 Mars 2020 à 10:07:05
Je n'ai pas tant de mérite que ça Freed, je part de plan pour la réalisation d'un modèle en papier.

BOUHHHHHHHHHHHHHHH  :evil:

Non mais même c'est dingue  :number1:

 :number1: :number1: :number1: :number1: :number1:

Citation de: Marc le 30 Mars 2020 à 09:47:17
Sacré morceau !

arf!!!! c'est un euphémisme ^^

:number1:

Bon j'ai quelques soucis pour télécharger des photos supplémentaires dans ma galerie. Mais j'ai pu avancer hier soir. L'habillage en carte plastique est quasiment fini. Après ça je ferais une pause sur ce projet et j'attaquerais ma bestiole du concours...

(https://www.cyber-mecha.com/proxy.php?request=http%3A%2F%2Fimg.xooimage.com%2Ffiles113%2Fe%2F4%2F3%2F260-573241f.jpg&hash=217b531351d7c86cf486af42504736c816326c5e) (http://asso.cerbere.clicforum.fr/image/113/e/4/3/260-573241f.jpg.htm)
Petite avancée d'hier soir...

Tu as déjà fixé les différentes parties ? Les deux dernières semblent pas complètement alignées.
Si non, tu vas faire comment ?

Là c'est un montage à blanc, et il y a pas mal de choses qui vont se greffer sur cette structure....

comme dit précédemment , j' aurais peur de mélanger des matériaux aussi différent que du carton et du plastique mais force est de reconnaitre que le résultat est impressionnant !

J'avais aussi cet apriori, mais cette technique permet de réaliser une certaine économie de carte plastique, surtout sur des grande structure. S'il m'avait fallu réaliser la structure en carte plastique, je ne sais pas si je me serais lancé.
J'ai encore un peu d'habillage à faire et je vous montrerai ça...

Bon voilà un des premier élément qui va donner un peu de volume à la bestiole....
(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/270.jpg)

Il y aura la même chose dessous et d'autres viendront sur les côtés.

ça a de la gueule déjà !!!

et encore merci pour ce sujet qui va me servir de tuto pour un prochain projet ! ;)

Reprise sur la partie "moteur" avec réalisation des moules avec de la blue stuff de chez GreenStuffWorld et moulages en milliput des  inserts.


(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/IMG_20200426_141341.jpg)


(https://www.cyber-mecha.com/galerie/albums/userpics/10022/22/IMG_20200426_141357.jpg)
une fois en place (légèrement rentré en force) ils sont bloqué à la cyano. Un peu de mastique pour parfaire le joint et le tour est joué.

Ça avance doucement mais sûrement !!!....  top  :number1: :number1: :number1:

Qui va piano, va sano ... Ceci dit j'aimerai que mes avancées soient un peu plus conséquente mais malgré le confinement je n'ai pas toujours la possibilité de faire de bonne séance...  :fache:

Très beau travail  :number1: c'est une très bonne base pour une réalisation qui promet !
Tu as maintenant toutes les bases pour faire aussi tes propres vaisseaux  :cool: , en attendant, il tarde de voir le produit fini du Rocinante.
:tchin:
