Phaser Rifle

[Manchu]

Hello.  Et c'est reparti, pour changer, avec du Star Trek
Là il s'agit d'un gun, mais du plus lourd que d'habitude, un fusil phaser vu dans DS9 et sans doute vu aussi dans TNG. Imprimé en 3D par l'Imperial Factory. Et conçu pour un eclairage.
Voilà l'engin, là, certainement un gun qui a servi pour le tournage.Il y a quelques details qui changent par rapport au mien mais dans la doc que j'ai , il n'y en a pas un pareil, alors

Là, le stock de pieces venant d'arriver direct de l'Imperial Factory.

Avec les pieces transparentes, imprimées aussi.

Petit probleme, certaines pieces normalement transparentes, ont ete imprimées en opaque, donc je m'en suis servi comme base pour en mouler en resine transparente.


Ces pieces transparentes sont destinées aux commandes du gun , vers l'arriere de celui-ci.

Le boitier contenant les leds , directement sous cette commande.

Le dessous du boitier avec le cablage des leds.

Là, les pieces pretes à assembler du module avant, celui qui contient l'emetteur. Peinture metal automobile pour le gris metal et bombe aerosol de graffeur pour le gris foncé.

Les pieces du module avant assemblées à blanc pour test lumiere.

[damned81]

ah super, j'adore tes flingues.

[Kren]

Beau projet.

[Ben Workshop]

effectivement c'est du lourd

beau sujet, hate de voir la suite

[Manchu]

ah super, j'adore tes flingues.

Moi aussi

[Manchu]

Le module en option qui se trouve sur le dessus du gun, est detachable, un peu comme les mini phasers sur les phasers classiques. Je ne sais pas trop ce que c'est et de memoire, dans la serie,  j'ai toujours vu ce gun sans ce module mais j'ai peut etre zappé . Ce truc ressemble à un systeme d'eclairage de la cible, un peu comme les systemes infra rouge sur les fusils. Bon en fait , on s'en fiche, c'est juste fun Là, je m'y suis repris à deux fois pour le ponçage, le texturage de l'impression etait assez accentué meme apres la couche d'appret garnissant.

Ce module est fixé au gun avec des neodimes, je les ai noyé dans leurs logements avec de la resine bi-composant.

Test lumiere pour l'eclairage de ce module.

Mise en place de la gachette/inter, il faut coller deux petits morceaux de profilé plastique de chaque coté du poussoir ( bleu ) sinon le bouton exterieur se ballade un peu trop.

Leds et cablage installé.

Vue de dessus avec la batterie dans son logement.

Le module terminé. J'ai teinté la piece transparente du viseur en bleu. Celle à l'avant est sympa avec sa structure en diamants. Test lumiere.

[Manchu]

1er et deuxieme module du gun ( en partant de l'avant ) Pieces peintes. Les deux elements carrés avec des supports en forme d'etoile , servent à joindre les modules. Le rond central sert à faire passer une tige filetée en acier qui va solidifier l'ensemble à la fin.

1er et deuxieme module assemblés. Sur le deuxieme, j'ai fixé, pour la photo , l'element en option. Tout ça tient avec les aimants mais faut pas trop secouer  car ils se separent assez facilement ( en gros , faut pas faire des scenes d'action avec   )


Retour sur la commande principale, les pieces que j'avais refaites en resine transparente, ne me plaisaient pas trop. Comme j'avais une commande en cours à l'Imperial Factory, je leur ai demandé de me re-imprimer ces pieces en clear/transparentes, je les ai reçu il y a quelques jours, rien à voir avec mes moulages, c'est carrement beaucoup mieux avec le test d'eclairage, elles ont une forme qui concentre la lumiere des leds, c'est vraiment bien pensé !


Le module suivant ( le principal ) peint.

[Manchu]

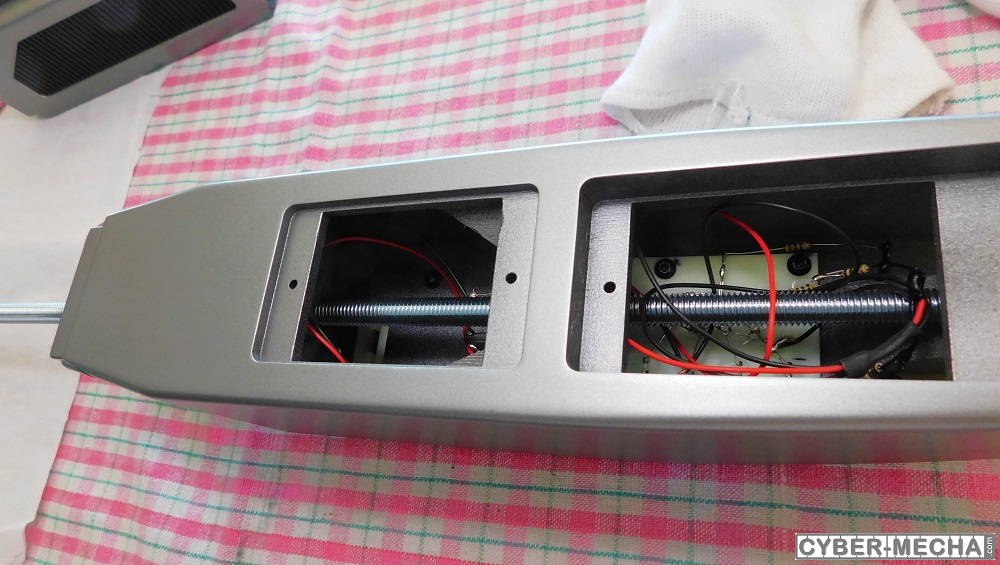

Les deux batteries en place dans le module arriere du gun.

L'eclairage du scoop depliable ( trois leds vertes )

Les trois boutons de commande en place, sur le module avant.

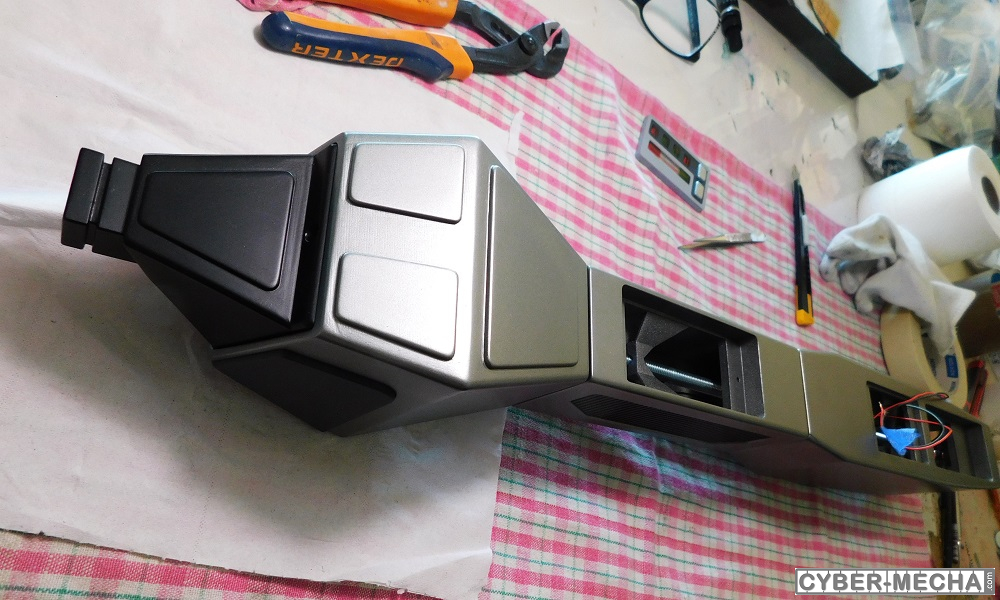

Le module en option en place sur une partie du gun, maintenu par les aimants.

Les pieces de la gachette ( qui est en fait un inter on/off ) J'ai ajouté un petit ressort de renvoi à la base de la gachette, le petit inter ne suffisait pas à la repousser.

Le mecanisme en place, le systeme est bien pensé mais il faut ajuster le petit inter avec des cales en plastique pour qu'il fonctionne correctement.

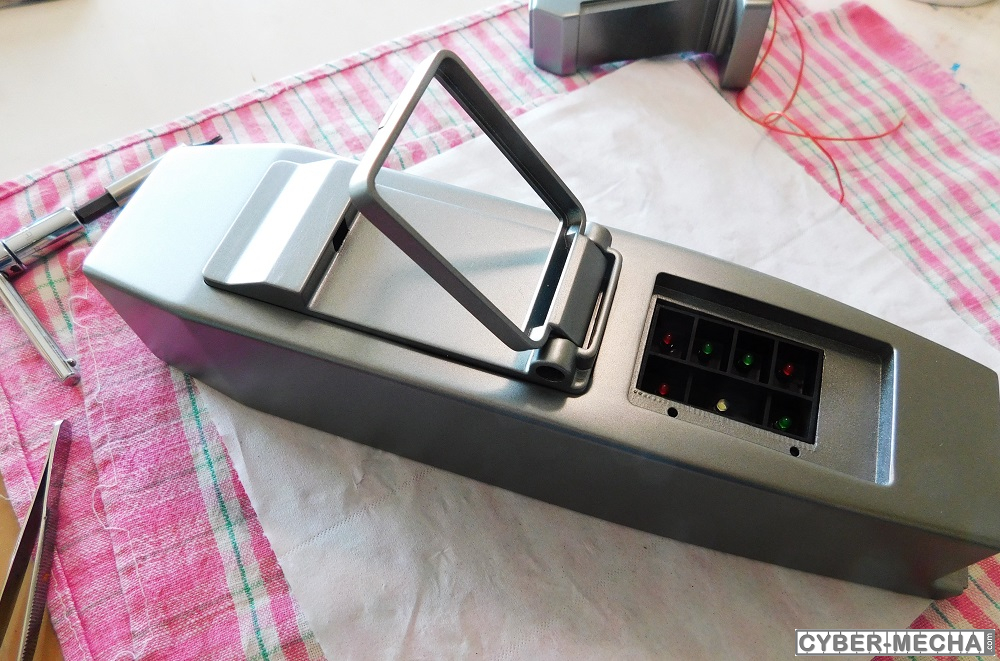

Les pieces du scoop depliable.

Le mecanisme de la gachette en place dans la crosse et l'eclairage du scoop en place egalement.

[Eldenriel]

Original comme choix de montage
a voir le résultat avec toutes ces lumières.

bon montage

[Kren]

Même si c'est loin d'être mon sujet de prédilection, je trouve la réalisation excellente.

[Nino]

L'électronique dans les kits c'est toujours impressionnant.

Je sais pas comment vous faites.
Moi je comprends rien

[Ratatarse]

L'électronique dans les kits c'est toujours impressionnant.

Je sais pas comment vous faites.
Moi je comprends rien

facile !

[Manchu]

L'électronique dans les kits c'est toujours impressionnant.

Je sais pas comment vous faites.
Moi je comprends rien

Comme moi au depart ! J'avais beau regarder des tutos ou des bouquins , je trouvais ça compliqué. Un jour, un copain m'a expliqué sur des exemples concrets, avec quelqu'un qui explique, ça va tout de suite mieux. Il y a quelques regles de base tres simples à appliquer, ça vaut vraiment le coup de se pencher là-dessus. Apres , je ne rentre pas dans des choses compliquées....

[Manchu]

L'électronique dans les kits c'est toujours impressionnant.

Je sais pas comment vous faites.
Moi je comprends rien

facile !

Bon, les erreurs ne te petent pas à la tronche mais ça peut t'ammener à refaire totalement une nacelle moteur !

[Ratatarse]


Alors, suivant ce que tu fais... si, ça peut te péter à la tronche
Mais bon, ça reste rare voire anecdotique...

[Manchu]

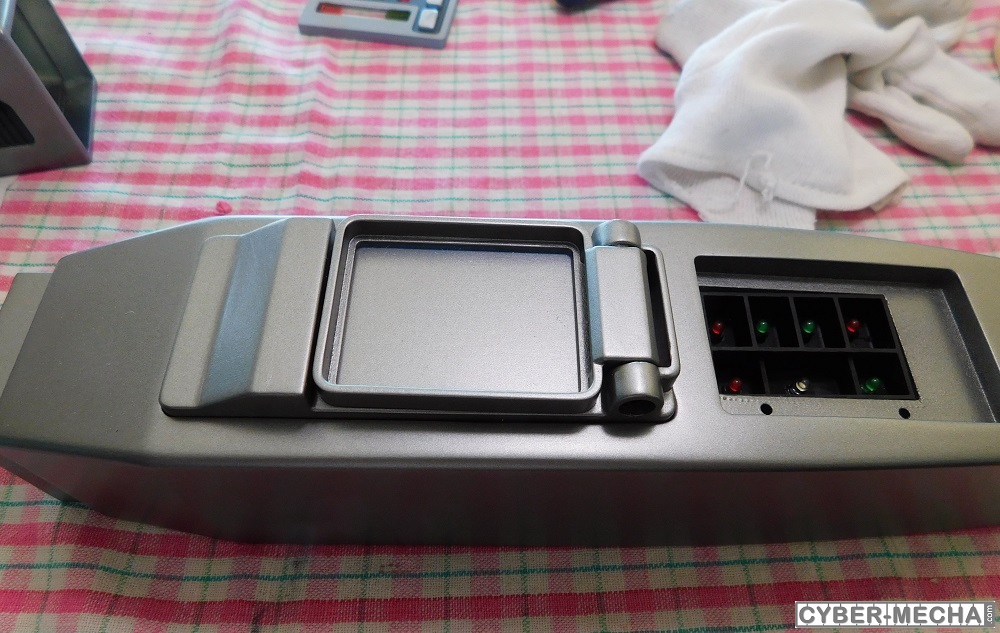

Suite.... Le scoop en place.

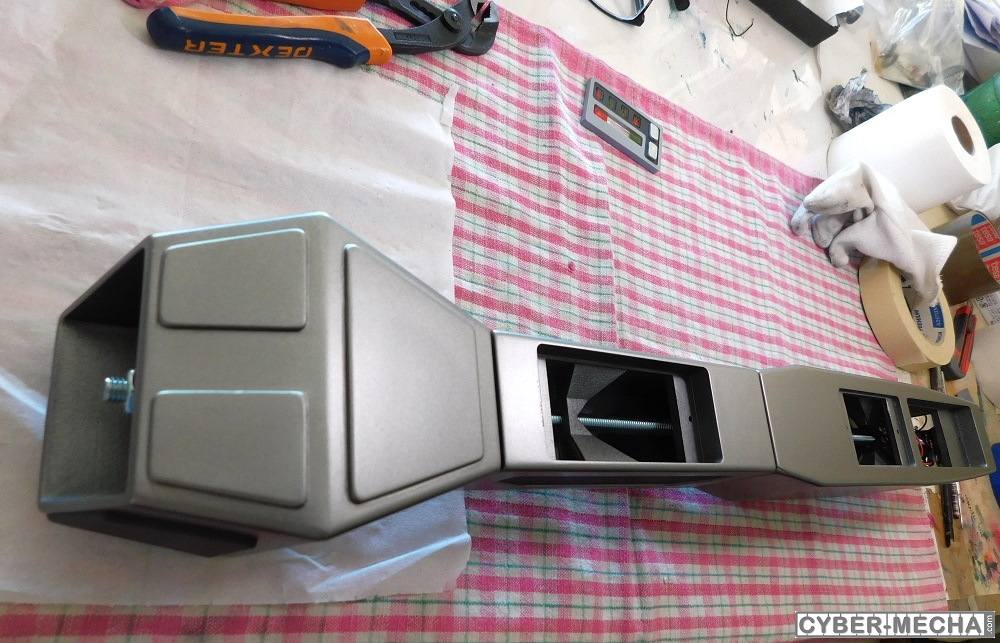

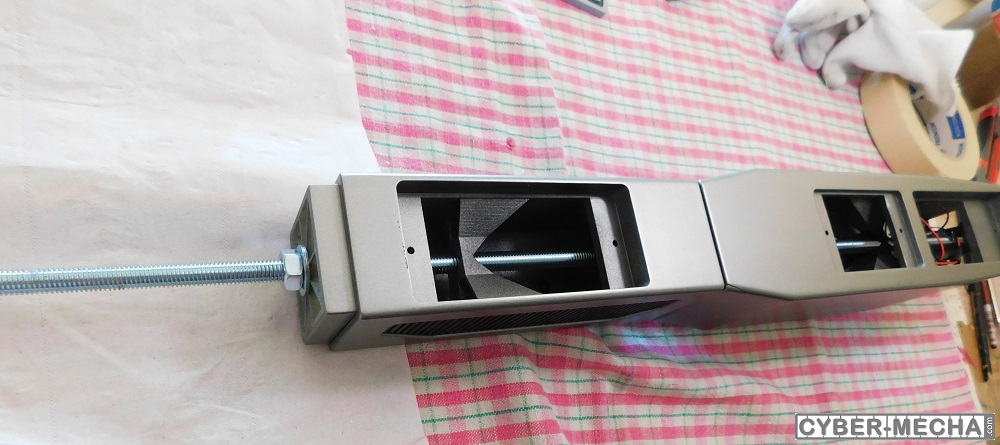

Montage des differents module en partant de l'arriere, avec une tige filletée pour aligner, solidifier le gun sur toute sa longueur.

[Manchu]

Alors, suivant ce que tu fais... si, ça peut te péter à la tronche
Mais bon, ça reste rare voire anecdotique...

[Ratatarse]

c'est très très beaucoup propre, ce blaster

[Marie Noëlle]

Montage des differents module en partant de l'arriere, avec une tige filletée pour aligner, solidifier le gun sur toute sa longueur.

Ingénieux et parfaitement réalisé.
