Arcadia 1/1500

[Fanfan]



[Eldenriel]

Cet Arcadia va faire de l'ombre à l'Arcadia Hachette !!
super boulot

[Kren]

à vous.

Certains remplacent les canons par des tubes en laiton, mais bravo pour la modélisation.

Si les cannons avaient été majoritairement cylindriques, ça aurait effectivement été la meilleur méthode.
Après réflexion et maintenant que tu en parles, j'aurais pu partir sur du tube laiton et modéliser des morceaux à emboîter dessus. Ce sera pour une prochaine occasion.

Tu peux aussi utiliser des led clignotantes rouge pour simuler des rafales de tir

Ça, je vais tenter de gérer avec l'Arduino. Tenter, hein...

Par contre effectivement comme souligné par Marie Noëlle tu vas perdre la rotation des tourelles.

Ouais, mais je parts du principe qu'une fois la bonne position trouvée, je ne vois pas l'intérêt de tourner les cannons. Sans compter que ça complexifie encore le montage.

Je les collerais en position fixe pour éviter la casse des fibres en cas de rotation malencontreuse.

Trop tard, c'est collé

Voila.

Mais il est possible de conserver l'axe des tourelles et garder la rotation en laissant le boitier à led mobile, afin d'éviter la casse des fibres lors de la rotation.

Il était possible d'éclairer les tourelles, de faire monter et descendre les cannons, de faire tourner les tourelles. Mais je n'ai pas trouver de solution technique viable à cette échelle pour conjuguer les trois. Donc je suis resté sur un éclairage "simple".

Cet Arcadia va faire de l'ombre à l'Arcadia Hachette !!

J'aimerais bien.
En fait, je suis frustré parce-que je suis trop pauvre pour celui d'Hachette.

[Marie Noëlle]

à vous.

Certains remplacent les canons par des tubes en laiton, mais bravo pour la modélisation.

Si les cannons avaient été majoritairement cylindriques, ça aurait effectivement été la meilleur méthode.
Après réflexion et maintenant que tu en parles, j'aurais pu partir sur du tube laiton et modéliser des morceaux à emboîter dessus. Ce sera pour une prochaine occasion.

Vi, Oui c'est l'idée ou avec différentes sections de tubes en métal tubes laiton alu ou cuivre selon,

Tu peux aussi utiliser des led clignotantes rouge pour simuler des rafales de tir

Ça, je vais tenter de gérer avec l'Arduino. Tenter, hein...

Chiche

Cet Arcadia va faire de l'ombre à l'Arcadia Hachette !!

J'aimerais bien.
En fait, je suis frustré parce-que je suis trop pauvre pour celui d'Hachette.

  Il le surpasse déjà
Par contre si Hachette fait le bleu (78) j'achète ( faible je suis )

[Kren]

Bonjour,

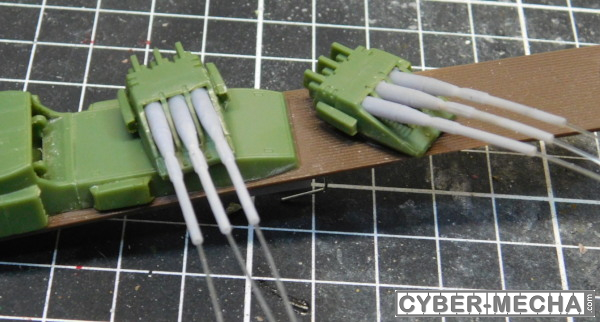

Les cannons du pont, idem que pour celui du dessous:

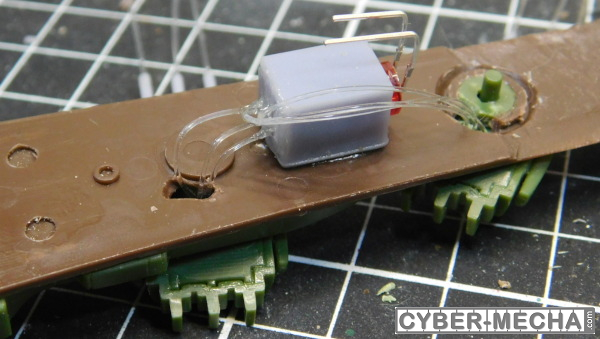

Le câblage des fibres optiques:

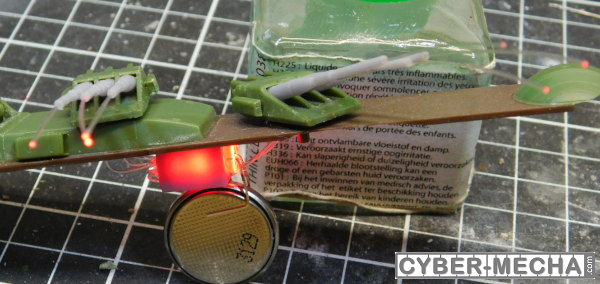

Avec la lumière. Le rendu est meilleur en vrai:

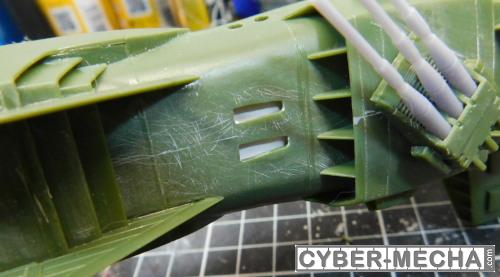

Les "hublots" inférieurs avec le papier de protection pour la peinture:

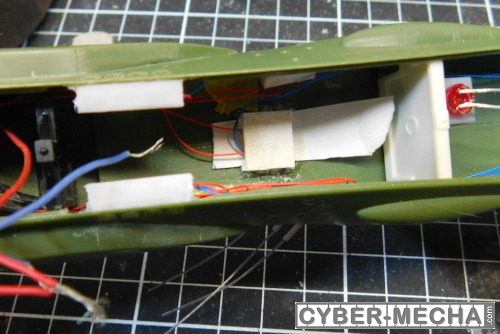

Vu de l'intérieur:


À bientôt...

[flix78]

Tu la chauffes la fibre où tu la plonges dans l'eau chaude pour l'incurver dans un espace aussi faible.

[Kren]

Tu la chauffes la fibre où tu la plonges dans l'eau chaude pour l'incurver dans un espace aussi faible.

On peut faire ça?
C'était la première fois que j'utilisais de la fibre et je me suis contenté de la plier en suivant une info glanée sur le net; à savoir que l'on peut plier une fibre avec un rayon de 10 fois son diamètre. Vu que c'est une fibre de 0.5mm, ça nous fait un changement de direction à 180° sur 10mm de diamètre.
J'ai aussi fait attention à ne pas forcer et je l'ai laissée prendre une forme naturelle.

[flix78]

Sujet fibres optiques

[Kren]

Bonjour,

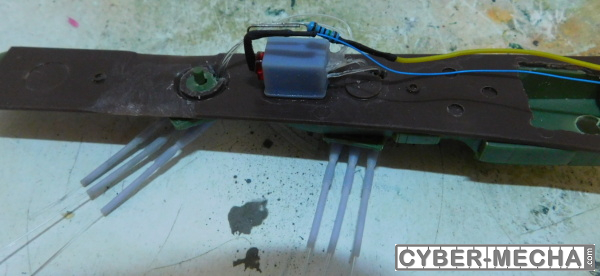

Câblage de la LED des cannons de pont:

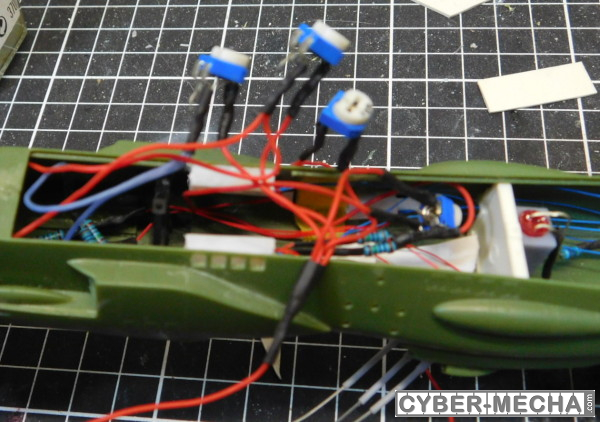

Soudure de résistances variables:

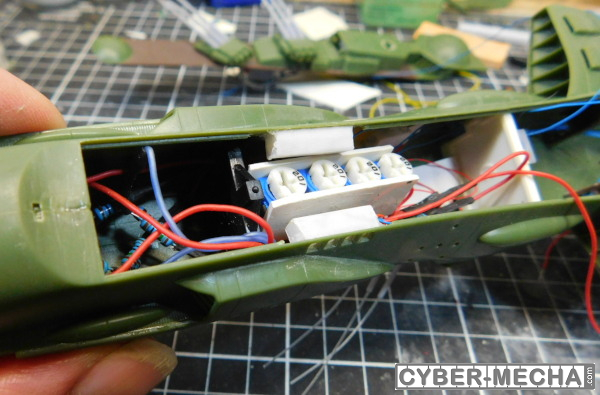

Reste plus qu'à arranger un peu tout ça:

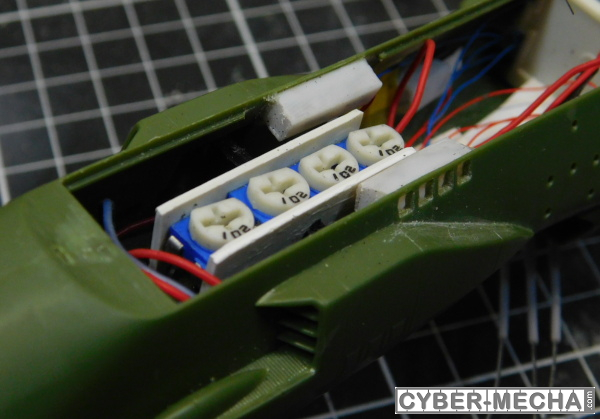

Heu, reste plus qu'à entailler le couple avant pour avancer le bloc de résistances variables; ouais, parce-que ça ne ferme plus avec le bloc LED du pont:

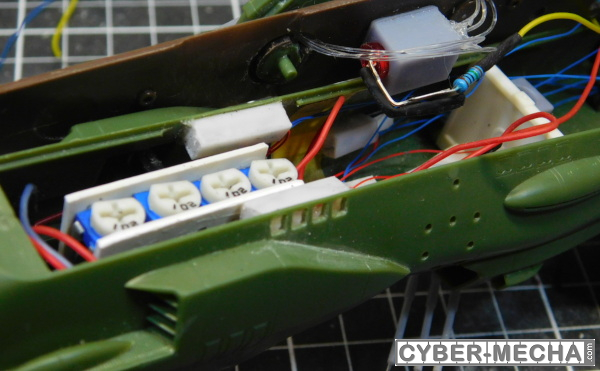

Là, ça ferme:


À bientôt...

[flix78]

Ça fait du monde le système 1 led = 1 resistance.
Heureusement que tu as de la place.

Hâte de voir tout ça fermé et allumé.

[Kren]

Hâte de voir tout ça fermé et allumé.

Moi aussi.

[Eldenriel]

Hâte aussi de voir le résultat final..
